Лобовое стекло с датчиком дождя: конструкция и принцип работы

Современные автомобили комплектуются десятками умных систем, повышающих комфорт. Для безопасного управления в мокрую погоду на авто стали устанавливать лобовые стекла с датчиком дождя. Прибор автоматически реагирует на осадки, включая дворники при их значительном количестве. Этот сенсор располагается на внутренней стороне, обычно чуть ниже или в зоне крепления зеркала заднего вида. Раньше им оснащали модели премиального и люксового классов. Сейчас опция стала неотъемлемой частью бюджетных машин, начиная от BMW, заканчивая отечественным автопромом. Компонент упрощает управление автомобилем в дождливую погоду, а его принцип работы основан на анализе отраженного света. Если устройство вышло из строя, заменить его можно в сервисном центре «Автостекла», где также предлагают установку новых стекол, полировку и ремонт сколов.

Что такое датчик дождя

Рост количества вспомогательных систем направлен на создание дополнительных удобств. Так произошло и с появлением в комплектациях датчиков дождя. Теперь водители больше концентрируются на дорожной ситуации, а не совершают лишние манипуляции в поисках переключателя для включения стеклоочистителей. Конечно, наличие устройства не избавляет производителей от необходимости устанавливать «стрекозу» или кнопочный блок управления. Оно стало дополнением, своего рода, апгрейдом, который, однако, сделал управление машиной в некоторых ситуациях проще.

Компонент с помощью оптической пары (ИК-излучатель и фотодиод) определяет наличие воды на лобовом стекле автомобиля и автоматически активирует дворники. Работает он следующим образом:

1. Генератор питает излучатель, который рассеивает световой поток в инфракрасном диапазоне.
2. Световые частицы проходят через стекло с датчиком дождя с некоторым преломлением.
3. Когда стекло сухое, показатель преломления не изменяется, принятый световой поток фотоэлементом остается прежним и система понимает, что дождя нет.
4. При возникновении кабель воды свет преломляется сильнее, и фотоприемник принимает отраженный поток меньшей интенсивности. Контроллер понимает, что идет дождь и включает стеклоочистители в первом режиме. Если поток света стал еще меньше – активирует второй режим.
5. Он входит в состав системы управления климатом и безопасностью. Современные модели этих приборов способны оценивать количество капель и интенсивность осадков, подстраивая скорость работы щеток.
6. Важно. Работает комплекс в ИК-диапазоне. Это говорит о том, что солнечный свет на него не оказывает влияния и система работает одинаково в дневное и ночное время.

Где находится и как выглядит датчик дождя

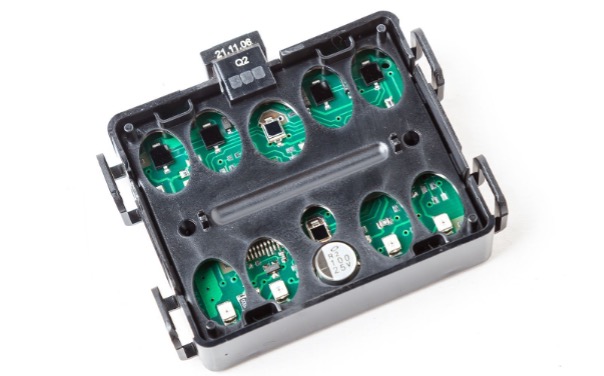

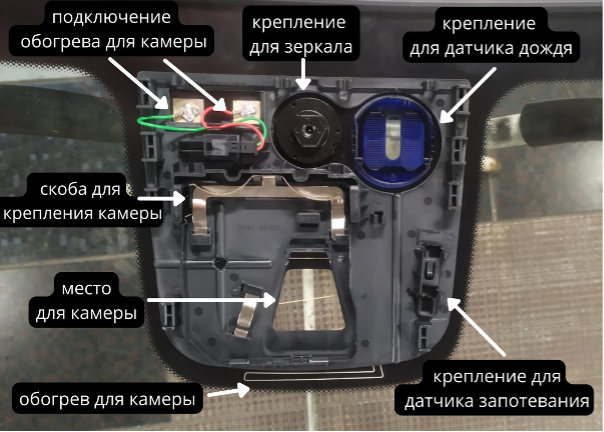

Производители машин располагают датчик дождя на лобовом стекле обычно в верхней части, возле зеркала заднего вида. Внешне он напоминает компактный блок с сенсорами и светодиодом, зафиксированный на стекле при помощи специальных креплений. В некоторых марках авто, например, в BMW, датчик совмещен с сенсором освещенности для управления фарами. Это комбинированные системы, обеспечивающие автоматическое управление еще и светом. Прибор должен быть герметично присоединен к поверхности, чтобы под него не попадала пыль или влага изнутри салона. Если рабочая зона будут загрязнена, то сенсор работает некорректно.

Как работает датчик дождя на автомобиле

Узнать, как работает датчик дождя по его устройству. Сенсор отличается достаточно простым принципом работы, основанным на оптических методах. ИК-светодиод излучает луч, который отражается от поверхности стекла. Если на нем есть вода, интенсивность отраженного сигнала меняется за счет изменения преломления.

Электронный блок анализирует эти изменения и отправляет команду системе управления дворниками. В автоматическом режиме щетки включаются без участия водителя, а их скорость зависит от степени намокания стекла. Некоторые устройства также реагируют на снег и грязь. Всегда можно переключиться в ручной режим, если аксессуар перестанет выполнять свои функции или для плановой проверки работоспособности изделия.

Подключается сенсор к блоку управления, который через модуль выходных сигналов передает управление на исполнительное устройство. Если не работает комплекс, то первое, что нужно сделать – переключить в ручной режим. Если щетки двигаются, то это свидетельствует о проблеме с нашим прибором.

Как установить или заменить датчик дождя?

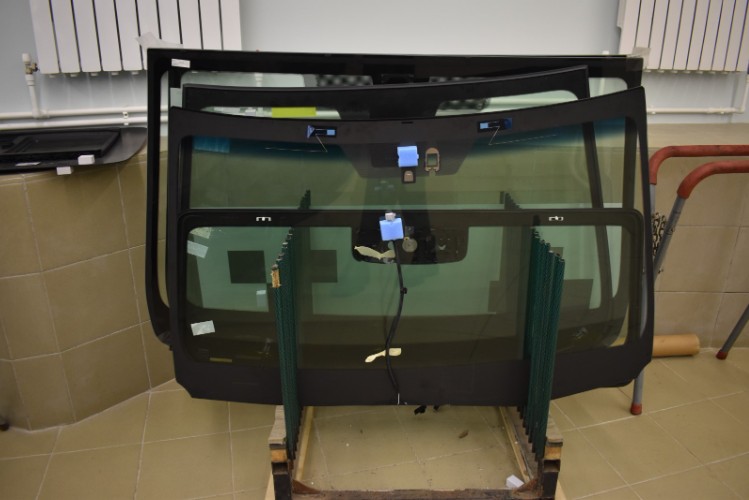

Если элемент работает нестабильно или вовсе не реагирует на капли воды, то его следует заменить, если, конечно, нет проблем с контактными соединениями. Ремонт прибора не целесообразен, так как корпус чаще неразборный из цельного пластика или плотно склеен. Проводя монтаж электронного изделия, нужно соблюдать аккуратность. Чаще лобовые стекла устанавливают уже с датчиком дождя, делая его единой деталью. При повреждении стекла или самого сенсора лучше обратиться в специализированный сервис, «Автостекла». Здесь можно найти услуги замены с переносом элементов датчика дождя на лобовом, а также полировку для устранения мелких дефектов. Если старое устройство вышло из строя, мастера подберут совместимый аналог для вашей модели авто и произведут качественный монтаж или установят новое стекло со встроенным сенсором.

Дополнительные опции датчиков дождя

Современные датчики дождя в автомобиле часто совмещаются с другими функциями. Например, дополнительный элемент освещенности автоматически включает фары при наступлении сумерек. В премиальных марках также управляет закрытием люка или регулировкой режимов освещения в салоне. Некоторые системы влияют на движение, адаптируя работу щеток под скорость транспортного средства.

Данное устройство выполняет несколько полезных функций в автомобиле:

• Закрытие окон и люка. С началом дождя активируется система закрытия для предотвращения проникновения воды в салон.

Управление работой стеклоомывателей. Некоторые более чувствительные приборы обнаруживают брызги до их контакта со стеклом. Формируется команда на преждевременное включение системы очистки стекла.

Обмен данными с климат-контролем. С повышением влажности автоматически включается рециркуляция и осушение для поддержания ее значение в салоне на неизменном уровне.

Активация тормозной системы. При регистрации воды бортовой компьютер изменяет режим работы тормозов для повышения безопасности при остановках и маневрах.

Мифы о датчике дождя

Рассмотрим основные мифы, сложившиеся вокруг этого изделия:

1. Прибор можно заменить самостоятельно. Это ошибочное мнение, так как сенсор часто является единым целым со стеклом. Для его демонтажа потребуются специальные средства и аккуратность мастера. Плюс, его нужно откалибровать для правильного срабатывания во время дождя.
2. Сенсор плохо работает в темноте. Интенсивность освещения не влияет на функциональность этого устройства. Принцип его действия основан на отражении от капель ИК-лучей.
3. Устройство работает одинаково в любом состоянии. Нет, для четкого срабатывания требуется чистая поверхность. Любые загрязнения искажают данные и приводят к некорректной работе.

Что влияет на работу датчика дождя

Функциональность аксессуара сильно зависит от внешних факторов:

1. Трещины и сколы нарушают принцип отражения света, поток рассеивается и компьютер принимает нечеткий сигнал.
2. Пыль и жирные пятна блокируют инфракрасный луч, приводя к его неработоспособности. Чаще протирайте чувствительную зону.
3. В разных марках используются уникальные электронные настройки, как и набор выполняемых функций. Это может быть только управление стеклоомывателем или также тормозной системой и климат-контролем.
4. Сильный туман или мокрый снег вносят погрешность в работу, так как промежуточная фаза жидкости прозрачная и лучи частично от нее отражаются. Современные модели стали более интеллектуальными и такая проблема устранена.

Вы столкнулись с проблемами в работоспособности сенсора определения капель воды? Вероятно, требуется ремонт или замена элемента. Мастера сервисного центра «Автостекла» также установят новое лобовое стекло с датчиком дождя или восстановят старое. Также выполняем полировку и устраняем сколы с гарантией.
